LED显示屏接地的重要性

发布日期:2018-06-12 作者:河南巴可光电子科技有限公司 点击:

LED显示屏是的主体元件是LED和驱动芯片,属于微电子产品的集合体,LED的工作电压在5V左右,一般工作电流为20毫安以下。它的工作特性决定了它面对静电和异常电压或电流冲击的抗性十分脆弱。这就需要我们在生产和使用过程中认识到这一点并给予足够的重视,采取措施对led显示屏进行保护。而电源接地是LED显示屏最常用的一种保护方法。为什么电源要接地?下面电子显示屏厂家来告诉大家吧!


这个和开关电源的工作模式有关,我们LED显示屏开关电源是一种通过滤波—整流—脉冲调制—输出整流—滤波等一系列手段将交流(AC)220V市电转化成直流(DC)5V直流电源稳定输出的一种设备。为了保证电源AC/DC转化的稳定性,电源厂家按照国家3C强制标准在AC220V输入端的电路设计中,从火线至地线跨接一个EMI滤波电路。以保证AC220V输入的稳定性,所以所有的电源在工作是都会存在滤波漏电,单个电源的漏电流的3.5mA左右。漏电电压约为110V。在显示屏不接地的情况下,漏电流不但可能引起芯片损坏或者灯管烧坏。如果使用20个电源以上,累加的漏电流达到70mA以上。足以导致漏电保护器动作,切断供电。这个也是为什么我们显示屏无法使用漏电保护器的原因。如果不接漏保而且显示屏不接地,电源叠加的漏电流将超过人体安全电流,110V的电压足以致人死地!而接地后,电源外壳电压对人体接近0。表明电源与人体之间不存在电位差,漏电流被导入大地。所以,LED显示屏必须接地。


但是经常有客户采用错误的接地方法为显示屏接地,常见的有:

1、认为户外立柱式结构的立柱下端是与大地连接,所以不需要在做显示屏接地;

2、认为电源是锁在箱体上,而箱体之间是相互用锁扣与结构连接,所以结构接地就代表电源也接地。


此两类做法存在误区,我们的立柱是与地基的地脚螺栓保持连接,而地脚螺栓是预埋在混凝土里面的,混凝土的电阻在100-500Ω的范围内,接地电阻过高将导致漏电流泄放不及时或存在残留。我们的箱体表面有喷涂油漆,而油漆是电的不良导体,将会导致箱体连接接地的接触不良或接地电阻升高,有可能出现电火花干扰屏体信号。随着时间的推移,箱体或结构表面将会出现氧化和锈蚀,螺丝等固定件也随着温差变化导致的热胀冷缩逐渐松动。将会导致结构接地的效果减弱甚至完全失效。形成安全隐患。导致漏流触电、芯片受干扰损坏等安全事故的发生。

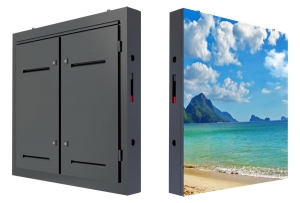

郑州LED显示屏

那么,标准的接地应该是怎样的呢?电子显示屏厂家来告诉你,电源输入端有3个接线端子,分别是火线端子、零线端子和接地端子。正确的接地做法是使用接地专用的黄绿双色线将所有电源地线端子串接并锁紧,然后引出连接至接地端。


如果现场没有接地端子,可以连接至铁质自来水管或铁质下水管道等埋设与大地并与大地保持良好接触的管道上,为保证接触良好应在此类自然接地体上焊接接线端子,然后将地线紧锁在接线端子上,不得捆绑连接。但煤气等易燃易爆和的管道不得使用。或者现场埋设接地体。接地体可以采用角钢或者钢管,水平或者竖直埋入大地中作为简易接地点,接地点应选择偏僻的地方,以免行人或者车辆破坏接地体。


我们接地时接地电阻必须小于4欧姆,以保证漏电流的及时泄放。需要注意的是,防雷接地端在泄放雷击电流时由于大地电流的扩散需要一定时间,短时间内会导致大地电位升高,如果LED显示屏接地联接至防雷接地端,这时大地电位比显示屏要高,雷击电流将会沿顺这地线传递至屏体,造成设备损坏。所以LED显示屏这种保护接地不得联结至防雷接地端上,保护接地端必须距离防雷接地端20米以上。防止地电位的反击。


LED接地注意事项总结:

1、每个电源都必须从接地端子接地,并锁紧;

2、接地电阻不得大于4Ω;

3、地线应为专属导线,严禁和零线联接;

4、地线上不得安装空开或熔断器;

5、地线和接地端子都应远离防雷接地端20以上;


严禁部分设备采用保护接地来代替保护接零,造成保护接地和保护接零混接错接。当某一保护接地设备的绝缘损坏,发生相线碰壳时,零线出现对地电压,于是使保护接零设备的外壳上就产生了危险电压。


因此,在同一母线供电的线路中,保护接地和保护接零不能混用,即不可把一部分电气设备接零,而将另一部分电气设备接地。一般市电都采用接零保护,故使用市电的电气设备,应采取接零保护。


4、保护接零注意事项

(1)在保护接零的电气系统中。零线起着至关重要的作用。一旦零线断开,接在断线处后面的一段线路的电气设备相当于没有了保护接零和保护接地,若在零线断处后面有电气设备外壳漏电则不构成短路回路,而使熔体熔断。不但该台设备外壳带有电压,而且使得断线处后面的所有设备的外壳都存在接近电源相电压的对地电压,触电危险性将扩大。


所有电气设备接保护接零线均应以并联方式接在电源零线上,不允许串联,并用螺栓压紧,牢固可靠,接触良好。在零线上,禁止安装保险和单独开关。在特殊的环境中,零线做防腐处理也就不言而喻了。


(2)中性点不接地的三相四线制配电系统中,不允许用保护接零,只能用保护接地。系统中任意一相发生接地,整个系统仍照常运行,但大地与接地线等电位,则接在零线上的用电设备外壳对地电压降等于接地的相线从接地点到中性点的电压值,是十分危险的。


(3)在采用保护接零系统中还要在电源中性点进行工作接地和零线一定间隔距离及终端进行重复接地。在中性点接地的系统中除将变压器中性点做接地外,沿零线走向的一处或者多处再次将零线接地叫重复接地。


其作用是当电气设备外壳漏电时可以降低对地电压。当零线断时也减轻触电危险。当电气设备外壳漏电时,经相线、零线构成短路回路,短路电流将熔断保险。设备外壳随之断电,不会出现触电危险。但是保险熔断之前设备带电,对人身还是有危险的。若在接近设备处再加接地装置,即实行重复接地,带电设备的导体部分对地电压降低。


(4)保护接零必须有可靠灵敏的短路保护装置来配合,因此,熔断丝严禁用铜丝等金属材料来代替符合要求的金属熔断丝,否则接零保护将失去其保护作用。



以上都是电子显示屏厂家为大家讲解的关于LED显示屏接地的重要性,希望这篇文章对大家有所帮助!
