计算每个像素点在白平衡时可以产生的光辐射功率,计算方法如下:

发布日期:2019-10-06 作者:河南巴可光电子科技有限公司 点击:

说到led方面的知识,很多没有接触过这个行业的客户应该都不会太了解,不过没有关系,郑州LED显示屏小编特意从一些专业厂家了解到了相关知识,下面就分享给大家。

 一、发光二极管显示屏散热计算



 1.条件设置



 假设发光二极管显示屏的像素间距为P(单位毫米),发光二极管显示屏的面积为S(单位m2),发光二极管显示屏的亮度为L(单位cd/m2),发光二极管显示屏的输入功率为W(单位W)。



 假设所使用的RGB灯珠的光强分别是红外、IG和IB(单位cd),并且相应的输入功率是WR、WG和WB(单位W)。



 2.RGB像素点光辐射功率的计算



 计算每个像素点在白平衡时可以产生的光辐射功率,计算方法如下:



 因为当显示屏为白色平衡时,RLED、GLED和BLED的强度比约为3∶6∶1,所以对于具有L屏亮度(单位为cd/m2)的显示屏,每个像素点的光强I像素等于L屏(CD/m2)/点/M2/η (η是系统光损失,一般约为0.9)。那么r、g和b占据的光强值分别为:



 当发光二极管显示屏希望达到屏幕的白平衡时,左、右、右、布莱德灯的输入电功率可以近似如下:


 假设上述R、G、BLED灯珠芯片的电光转换效率分别为ηr、ηg和ηb(电光转换效率发光二极管芯片将电能转换为光能的效率)。RGBLED每像素辐射的光功率为:

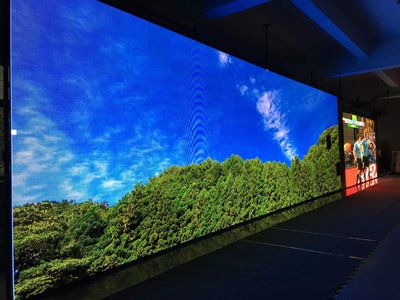

郑州LED显示屏

 RGBLED每像素产生的热功率为:


 3.整个发光二极管显示屏总辐射功率的计算



 因为显示屏的像素点数量=显示屏的面积/像素间距的平方=



 因此,发光二极管显示屏辐射的光功率:



 宽屏幕发光二极管灯=显示屏的像素点数量×每个像素点产生的光功率=


 发光二极管显示屏上发光二极管灯产生的热功率:



 宽屏幕发光二极管热量=显示屏的像素点数量×每个像素点产生的热功率=


 4.发光二极管显示屏产生的热能



 发光二极管显示屏产生的热量不仅来自发光二极管灯产生的热量,还包括电子电路、驱动系统等产生的热量。整个发光二极管显示屏产生的热量的计算可以参考以下两种方法。



 1)根据显示屏的输入电功率计算


 2)估算法计算



 世界P100文件2011年3月版《超低压差发光二极管驱动节省32.8%的发光二极管显示屏能量》提到:①显示屏的发光二极管光源发热量约占显示屏总发热量的50%;(2)控制器和连接线等。约占总筛热值的5%;(3)驱动部分的发热约占整个屏幕发热值的45%。



 根据该文件,可以估计由发光二极管显示屏产生的热功率:



 以上是根据发光二极管显示屏的最大亮度计算的发光二极管显示屏的热功率。然而,在发光二极管显示屏的实际操作中,产生的热量较少,因为显示屏并不总是以最大亮度工作。



 二.显示屏散热在设计中的应用



 通过以上推导,计算了发光二极管显示屏的散热量。根据散热量,在工程安装过程中可以指导我们设计显示面板盒和冷却系统的散热结构。例如,在工程安装期间,根据显示屏的散热情况,显示屏冷却系统的进气设计如下:



 众所周知,由发光二极管显示屏产生的热能是瓦特热。假设显示屏由钢结构固定密封,显示屏与外部环境之间通过热传导交换的热能为:



 其中:



 s:钢结构外壳面积,m2;



 tw:显示屏环境温度,℃;



 tn:钢结构外壳内部温度,℃。



 k:钢结构壳体的传热系数,W/(m?℃):



 其中:



 ⒇ 1是钢结构内表面的表面传热系数,W/(m?);



 ⒈ 2是钢结构外表面的表面传热系数W/(m?);



 δ1,δ2…是构成钢结构每一层的材料厚度,m;



 λ 1,λ 2...构成每层钢结构的材料的导热系数是W/(m?);



 整个显示屏的空气对流散热所需的热量为



 空气对流散热公式:



 其中:



 c:空气比热容,kJ/(kg?℃)



 ρ:空气密度,kg/m3



 l:空气对空气流量,m3/s



 tn:钢结构外壳内部温度,℃



 tl:冷却系统输入冷空气的温度,℃


以上就是郑州LED显示屏的小编要分享的全部内容,更多资讯请关注我们河南巴可光电子科技有限公司的官方网站。如有业务需求也可以直接联系我们,感谢您的支持!
